Проблеми, пов’язані з апаратним забезпеченням ПК, часто здаються нерозв’язними для недосвідченого користувача, але насправді все набагато простіше, ніж може здатися на перший погляд. Існують спеціальні інструментальні засоби, які дозволяють визначити причину тієї або іншої проблеми і знайти способи її вирішення. Справитися з цим може будь-яка людина, що володіє логічним мисленням і що уміє застосовувати дедуктивні висновки. Велика кількість складних внутрішніх ланцюгів приводить до збільшення числа потенційно небезпечних ділянок, які можуть стати причиною тієї або іншої проблеми. З іншого боку, сучасні електричні ланцюги вбудовані в декілька плат, на кожній з яких розташована певна кількість мікросхем. Внутрішнє об’єднання апаратних засобів привело до того, що виявлення несправних замінюваних компонентів значно спростилося. Розуміння принципів роботи ПК у поєднанні з досить простими інструментами, а також знання основних прийомів, логічне мислення і здоровий глузд допоможуть самостійно виявити несправності і відремонтувати комп’ютер (і тим самим заощадити чималі гроші, які б довелося заплатити фахівцеві). Запам’ятаєте головне: вирішити можна будь-яку проблему за наявності практичного досвіду і деяких логічних здібностей.
Для виконання тех. обслуговування ЕОМ потребується набір різних інструментів та пристосувань. Ці інструменти мають конкретне призначення та можливості при роботі з ПК.
Інструменти та пристосування виконують такі основні функції:
- 1.Діагностика складових частин ПК;
- 2.пошук несправностей апаратури;
- 3.профілактичне обслуговування;
- 4.ремонт та заміна вузлів комп’ютера;
- 5.засоби налагодження пристроїв.

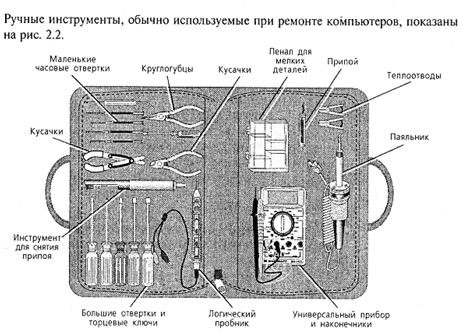

До спеціальних інструментальних засобів входять:
- 1.простий набір інструментів для розбирання і збирання ;
- 2.діагностичні пристрої і програми для тестування компонентів комп’ютера;
- 3.прилади для вимірювання напруги і опору (цифровий мультіметр, логічні пробники і генератори одиночних імпульсів для перевірки цифрових схем);
- 4.хімічні препарати (розчин для протирання контактів), пульверизатор з рідиною, що охолоджує, і балончик із стислим газом (повітрям) для чищення деталей комп’ютера;
- 5.спеціалізовані підручні інструменти (наприклад, інструменти, необхідні для заміни мікросхем (чіпів));
- 6.тестові роз’єми для перевірки послідовних і паралельних портів;
- 7.прилади тестування пам’яті, що дозволяють оцінити функціонування модулів SIMM/DIMM/RIMM;
- 8.сканер для мережевих кабелів (при роботі з ПК, підключеними в мережу);
- 9.плата POST. Якщо ви працюєте з комп’ютером, на якому встановлена DOS або яка-небудь інша операційна система (не Windows), придбайте плату POST, яка може також надати дані про використовувані переривання (IRQ) і адреси прямого доступу до пам’яті (DMA).
В деяких випадках може бути потрібен комплект інструментів для паяння.
Але якщо не доводиться серйозно займатися технічним обслуговуванням багатьох ПК, то реальної потреби в розкішних наборах інструментів, які коштують 50 дол. і більш, не виникне.
Насправді список дійсно потрібних речей зовсім невеликий.
Викрутки. Для тех обслуговування потрібно всього дві маленькі викрутки не довше 15 см: звичайна плоска і хрестоподібна.
Пінцет. Маленький пінцет з надійним захопленням незамінний для установки і витягання перемичок-перемикачів і вивуджування всяких гвинтів, що загубилися.
Ліхтарик. Навіть у добре освітленій кімнаті розгледіти невеликі дроти і контакти усередині корпусу ПК буде складно.
Плоскогубці. Допомагають утримувати деталі і підгинати всілякі контакти і елементи кріплення.
Пилосос. Щоб уникнути перегріву, потрібно регулярно очищати від пилу нутрощі ПК і вентиляційні отвори. Безумовно, краще всього робити це струменем повітря.
Кабелі. Використовуються для підключення жорсткого диска, флоппи-дисковода і оптичного дисковода. Для підключення жорстких дисків використовуються кабелі двох типів – Parallel ATA (IDE) і Serial ATA (SATA) – докладніше за див. розділ 2.5). Кабелі входять в стандартний комплект постачання більшості системних плат. Якщо ви захочете встановити в комп’ютер додаткові пристрої зберігання даних, вам доведеться придбати додаткові кабелі відповідного типу.
Дроти живлення. Якщо у вашою блоку піганія немає роз’ємів блоку живлення для жорстких дисків SATA, необхідно придбати кабелі живлення SATA. Якщо у блоку живлення недостатньо разьемов для живлення всіх пристроїв, можна скористатися розгалуджувачем. (Звернете увагу на потужність блоку живлення: при недостатній потужності система може працювати нестабільно).
Перемички. Перемички служать для апаратної настройки уручну деяких компонентів (наприклад, жорстких дисків і оптичних дисководів). Купите декілька запасних перемичок на випадок втрати.
Компакт-диски з програмним забезпеченням і документація. Після збірки комп’ютера вам потрібно буде встановити операційну систему і драйвери. Драйвери поставляються разом з системною платою і що комплектують. Щоб компоненти комп’ютера правильно працювали, вам потрібно не тільки правильно їх встановити в корпус комп’ютера, але і встановити відповідні драйвери.
Коробочка для дрібних деталей. Гвинти і перемички-перемикачі краще всього зберігати в невеликій коробочці (бажано з кришкою). Для цього цілком підходять і всякі пластмасові баночки, наприклад з-під ліків.
Моток пластиру або ізоляційної стрічки. Стрічку можна використовувати для виготовлення бирок і міток для позначення деталей, їх розміщення і підключення до загальної схеми. Не пошкодуйте часу, щоб зробити позначки і прикріпити їх до пеналів, що відключаються від системи платам, кабелям і тому подібне
Блокнот для запису кроків по збірці/усуненню несправностей.
Пристрій для обтиску мережевого дроту. Використовується для відрізання дроту, його зачистки та для обтиску мережевого дроту різних типів.
Використана література до лекції 12: [2] – c. 255-278, [2] – c. 13-21
