Установка програмного забезпечення
Вставте CD-ROM PICkit 2 Starter Kit в привід, відбудеться автоматичний запуск установочної програми. Якщо програма не запустилася – відкрийте вручну файл PICkit_Starter_Kit_Welcome.htm. Найбільш нова версія програмного забезпечення завжди доступна на сайті www.microchip.com/pickit2
Після установки запустіть програму PICkit 2 Programmer. Зовнішній вигляд оболонки наведено на рисунку.

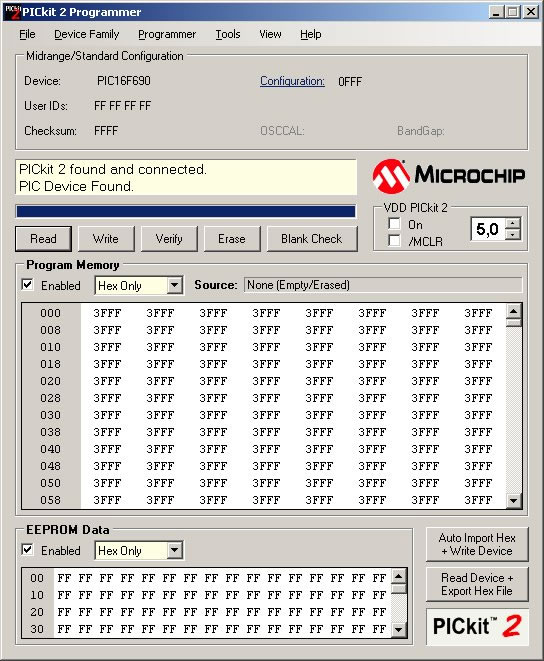

Оболонка програми PICkit 2 Programmer.
Підключення до програмованої мікросхемі
PICKit 2 підтримує програмування безлічі мікроконтролерів Microchip PIC і мікросхем пам’яті EEPROM. Список підтримуваних пристроїв міститься у файлі readme на інсталяційному CD або викликається з меню Help → Readme.
При запуску програми проводиться автоматичне визначення типу підключеного контролера і його відображення у вікні Configuration.

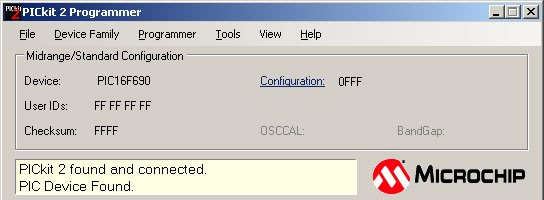

Визначення підключеного контролера.
Якщо пристрій не визначився – перевірте подачу напруги живлення (див. п.2.5) і надійність підключення до цільової платі.
Можна в будь-який момент вибрати потрібне вам сімейство, скориставшись меню Device Family, при цьому PICKit 2 спробує з’єднатися з цільовим пристроєм.

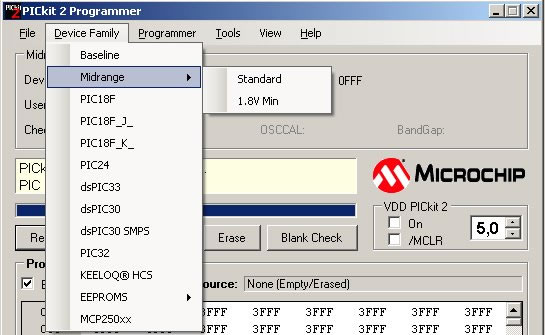

Вибір програмованого сімейства

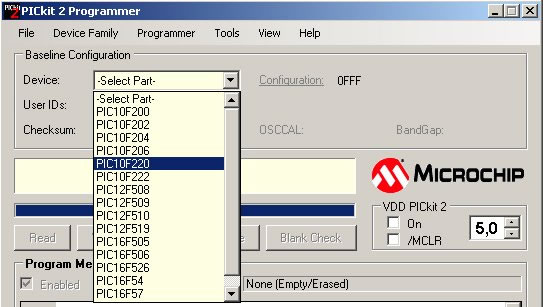

При виборі сімейства Baseline, а також мікросхем KEELOQ ® і EEPROM, необхідно також вибрати конкретний виріб з випадаючого списку, тому що в цих мікросхемах немає ідентифікаційних бітів (device ID).
